Spiekane styki elektryczne

Pseudostopy i kompozyty metal-grafit oraz metal-tlenek są podstawowymi tworzywami uzyskiwanymi metodą metalurgii proszków z przeznaczeniem na styki elektryczne. Właściwy dobór surowców i odpowiednie ustalenie parametrów procesu technologicznego pozwalają otrzymać materiały stykowe o bardzo dobrych własnościach eksploatacyjnych. Podstawowe zalety spiekanych styków elektrycznych, to m.in. duża gęstość, bardzo dobra przewodność elektryczna i cieplna, odporność na zgar i zgrzewanie, odporność na elektroerozję i korozję w różnych ośrodkach oraz dobra lutowalność.
NORMY: PN-84/H-97042, BN-76/0886-27

Skład chemiczny, gęstość i trwałość
Gatunek	Zawartość składników [%]						Zanieczyszczenia Max.	Gęstość [Mg/m3], Min.	Twardość [HB], Min.
	W	Cu	Ag	Ni	C	CdO
WM20	75 ÷ 85	15 ÷ 25	-	-	-	-	-	14,5	180
WS25	70 ÷ 80	-	20 ÷ 30	-	-	-	-	14,9	160
S	-	-	reszta	-	-	-	0,2	9,5	35
SN10	-	-	reszta	9 ÷ 11	-	-	0,2	9,6	50
SN30	-	-	reszta	28 ÷ 32	-	-	0,2	9,4	70
SG3	-	-	reszta	-	2,7 ÷ 3,5	-	0,2	8,7	35
SG5	-	-	reszta	-	4,5 ÷ 5,5	-	0,2	8,4	30
STK15d	-	-	reszta	-	-	14,5 ÷ 15,5	0,2	9,6	80

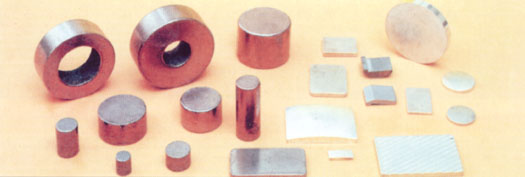

Kształt, wymiary
Typ kształtki stykowej	Tworzywa na osnowie wolframu	Tworzywa na osnowie srebra
	Wymiary [mm]
Prostokątny z płaską powierzchnią roboczą	Wymiary poprzeczne 5 ÷ 60 Wysokość 3 ÷ 30	Wymiary poprzeczne 4 ÷ 35 Wysokość 1,2 ÷ 60
Prostokątny z walcową powierzchnią roboczą
Prostokątny z kulistą powierzchnią roboczą	-
Okrągły z płaską powierzchnią roboczą		Wymiary poprzeczne 3 ÷ 25 Wysokość 0,9 ÷ 3,2
Okrągły z kulistą powierzchnią roboczą
Walcowy Tulejowy	Wymiary poprzeczne 5 ÷ 60 Wysokość 3 ÷ 30	-

Na życzenie odbiorcy możliwe jest wykonanie spiekanych styków elektrycznych o innym składzie chemicznym, kształcie i wymiarach.

Pakowanie

Proszek miedzi pakowany jest do hermetycznych, ocynkowanych pojemników stalowych. W opakowaniu znajduje się wkładka z aktywnego silikażelu. Masa netto proszku w opakowaniu jednostkowym wynosi max 100 kg.
